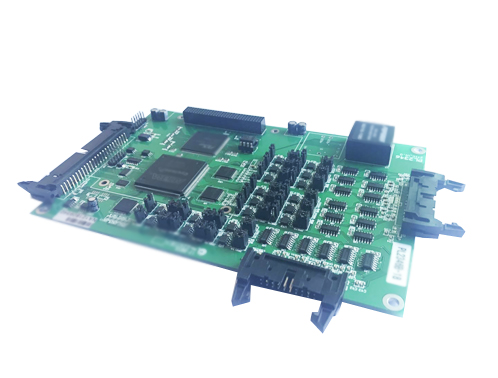

PL-2346B系列产品
并行同步6路模拟输入,每通道采样速率高达450 kS/s,16位分辨率

测量总线:PC104plus

品牌:中泰联创

产品亮点
  • PL2346B是PC104+总线接口的多功能高速并行数据采集设备,带有模拟输入、数字量输入、数字量输出、计数、测频等功能。本产品可以测量工业现场的电压、电流、编码器、频率等信号。
  • 产品详情
  • 产品参数
  • 驱动下载
  • 使用说明书
  • 相关产品
  • 产品简介
            PL2346B是PC104+总线接口的多功能高速并行数据采集设备,带有模拟输入、数字量输入、数字量输出、计数、测频等功能。本产品可以测量工业现场的电压、电流、编码器、频率等信号。


    特点
    总线类型:PC104+总线
    模拟输入
    通道数:双端 18 路
    最高采样频率:450KHz/通道
    最高吞吐量:16.2MB
    同步采样:是
    分辨率:16 位
    误差:<0.015%
    输入范围:0V~10V,0V~5V,-10V~+10V,-5V~+5V,0~20mA(定制)
    输入阻抗:100MΩ(可定制成其它更小阻抗)

    计数器
    通道数:3 路
    最高计数频率:1MHz
    分辨率:16 位
    计数范围:0~65535
    工作模式:加法计数器、频率测量 电平方式:5V TTL
    输入阻抗:2.5MΩ

    编码器
    通道数:1 路
    最高频率:20KHz
    分辨率:32 位
    输入阻抗:2.5MΩ
    电平方式:5V TLL

    数字量输入
    输入通道:16 路
    输入阻抗:10MΩ
    电平方式:5V CMOS

    数字量输出
    输出通道:16路
    电平方式:5V CMOS
    单通道电流驱动能力:4.5mA
    总电流驱动能力:72mA(4.5*16)
    供电电压范围:4.8V~5.2V

    一般特性
    功耗:3.45W
    工作环境 环境温度:0~55℃(可定制宽温)
    相对湿度:10~90%无凝结
    存储环境 环境温度:-20~70℃(可定制宽温)
    相对湿度:5~95%无凝结

    物理特性
    外形尺寸: 197.4mm×128.4mm
    净重:201g
